| 產(chǎn)品名稱 | GH3536 EIGA產(chǎn) | |||||
化學(xué)成分 wt.% | Ni | O | Cr | Fe | Mo | Al |
| 余量 | ≤0.02 | 21.5 | 18.5 | 9.5 | ≤0.5 | |
| Ti | C | Si | Mn | P | S | |
| ≤0.15 | 0.1 | ≤1.0 | ≤1.0 | ≤0.025 | ≤0.015 | |
| B | Co | W | Cu | |||
| ≤0.01 | 1.6 | 0.5 | ≤0.5 | |||
| 物理性能 | 粒度 μm | 霍爾流速 s/50g | 松裝密度 g/cm3 | 氧含量 ppm | 氮含量 ppm | 球形度 % |
| 15-53 | ≤18 | ≥4.3 | ≤150 | ≤100 | ≥90 | |
| 力學(xué)性能（熱處理后） | 測(cè)試溫度 | 抗拉強(qiáng)度 MPa | 屈服強(qiáng)度 MPa | 斷后伸長率 % | ||
| 室溫 | 720-800 | 310-400 | ≥40 | |||
| 800℃ | 350-450 | 190-250 | ≥60 | |||
| 900℃ | 200-300 | 170-230 | ≥40 | |||
| 高溫持久 | ||||||
| 測(cè)試溫度 | 測(cè)試應(yīng)力 MPa | 持久時(shí)間 h | 斷后伸長率 % | |||
| 750℃ | 170 | ≥50 | ≥30 | |||
| 815℃ | 105 | ≥40 | ≥15 | |||

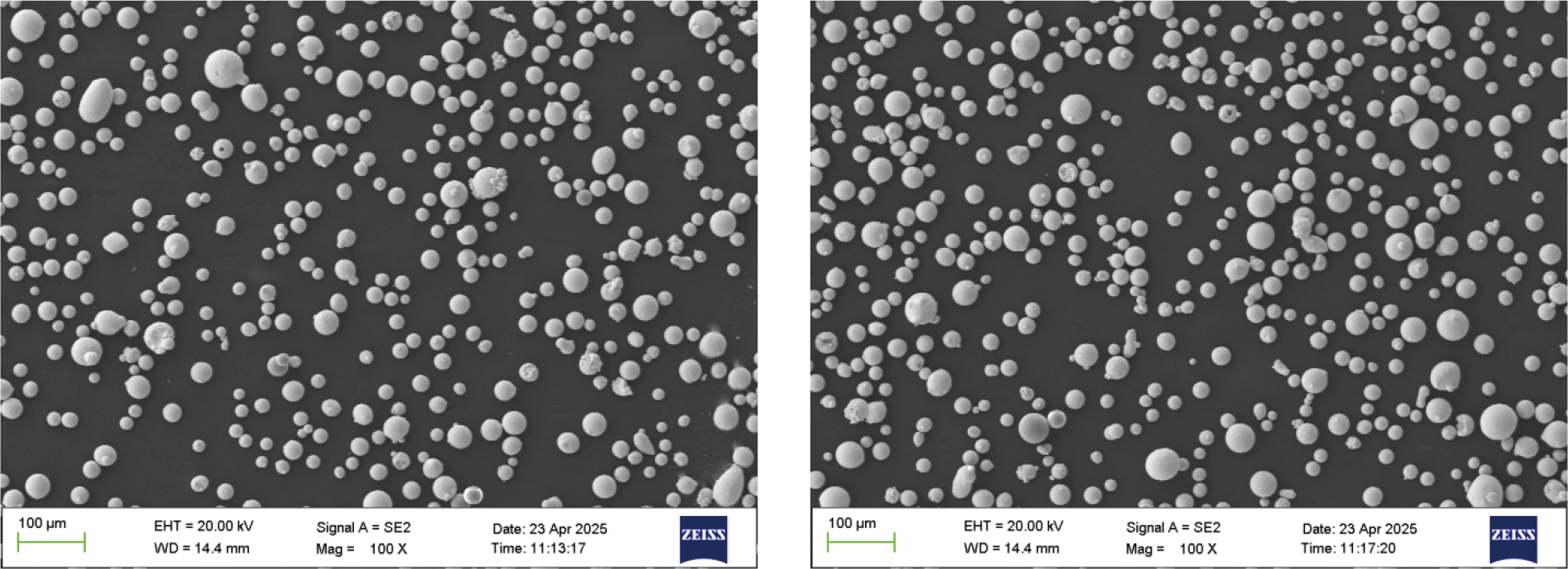

| SEM圖 |  | |||||
-
您的位置：
- 網(wǎng)站首頁
- > 粉末產(chǎn)品
- > 高溫合金
